ダイヤモンドは、その卓越した熱伝導率が高く評価され、放熱材料の中でも「ゴールドスタンダード」と考えられています。しかし、その極端な硬度と加工上の課題により、実用的な用途は限られています。
これに対処するために、チームは「ボトムアップ」ダイヤモンド成長方法を提案しました。パターン化されたダイヤモンド層をチップ表面に直接構築することにより、正確な放熱が実現されます。最初に固体のダイヤモンドブロックを製造し、次に切断して彫刻する従来の「トップダウン」処理と比較して、新しい方法は材料の損傷や高コストを回避します。
この技術はマイクロ波プラズマ化学蒸着 (CVD) を採用しています。研究者はまずフォトリソグラフィーを使用してチップ表面に「テンプレート」を作成し、 次にナノスケールのダイヤモンド「シード」をテンプレート上に堆積します。

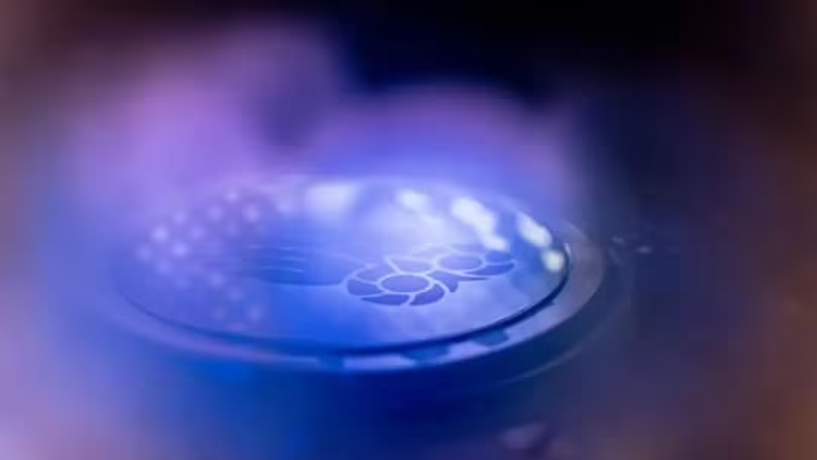

高エネルギー反応器内では、炭素豊富なガスがマイクロ波エネルギーによってプラズマに変換されます。次に、炭素原子が核に堆積して付着し、層ごとに成長して熱伝導性のダイヤモンド層になります。研究者らは、核生成はダイヤモンド成長における重要なステップであり、炭素原子が結晶構造を形成するための基礎を提供することを強調しています。
エレクトロニクスにおいて、熱は性能を制限する中心的な要因です。 23°C の温度低下には実用的な意味があり、デバイスの寿命が延びるだけでなく、過熱することなく動作速度が向上します。
レポートによると、フォトリソグラフィーは高解像度の複雑なパターニング用途に使用され、 薄膜のレーザー切断は大面積シナリオに使用され、さまざまな状況に合わせたプロセス適応性を実現します。この柔軟性は工業化への実行可能な道を提供すると考えられています。
さらに、このプロセスはシリコンや窒化ガリウムなどの複数の半導体基板材料と互換性があり、さまざまな技術経路にわたって高性能ダイヤモンド熱層を統合するための基礎を築きます。
研究チームは、この新しい方法は2インチウェーハ製造までスケールアップすることに成功し、AIチップや5Gハードウェアなどの高出力半導体デバイスに応用できる可能性があると報告している。
研究チームは、ダイヤモンドの熱管理技術を電子デバイスに統合するための拡張可能で効果的なアプローチを特定しました。これは、スマートフォン、バッテリー、コンピューティング機器の効率と信頼性の向上に潜在的な影響を及ぼします。
研究チームの次の段階では、ダイヤモンド層とその下にある電子部品の間の界面結合を最適化し、より緊密な構造統合を達成することを目指している。この分野でのブレークスルーがあれば、より高速でより大きな電力処理が可能な次世代トランジスタデバイスの開発が促進される可能性があります。
